中科氢易产品完成超1000 h电解槽实际运行稳定性测试-新闻中心-宁波中科氢易膜科技有限公司

中科氢易产品完成超1000 h电解槽实际运行稳定性测试

编辑：中科氢易

中科氢易膜科技有限公司，致力于碱性电解水制氢关键材料的研发与生产，成为电解槽客户最可靠的材料供应商伙伴。公司实验室、厂房于2023年3月投入使用，短期内完成了制氢复合隔膜、高性能催化电极的开发、中试及生产。2023年8月8日，为验证公司产品，将隔膜、催化电极装入电解槽系统中，进行了为期5个月的性能评估（槽体实际运行时间>1000 h）。

具体情况如下：

1、工作压力1.5 MPa，1Nm³, 共12小室，直径310mm，有效部分直径280mm；

2、拉伸网结构；

3、隔膜：EHYDRO^®PCM500+（1-8小室）、PPS网布（9、10小室）、Zirfon 500+（11、12小室）；

4、阳极：纯镍网，46@25；阴极：EHYDRO^®Coral-II，46@25；

5、碱液温度：90±5^oC；

6、运行情况：平均日运行时间10 h，电流密度3000、3500、4000A/m²交替运行

7、能耗范围：4.0-4.25 KW/hNm³。

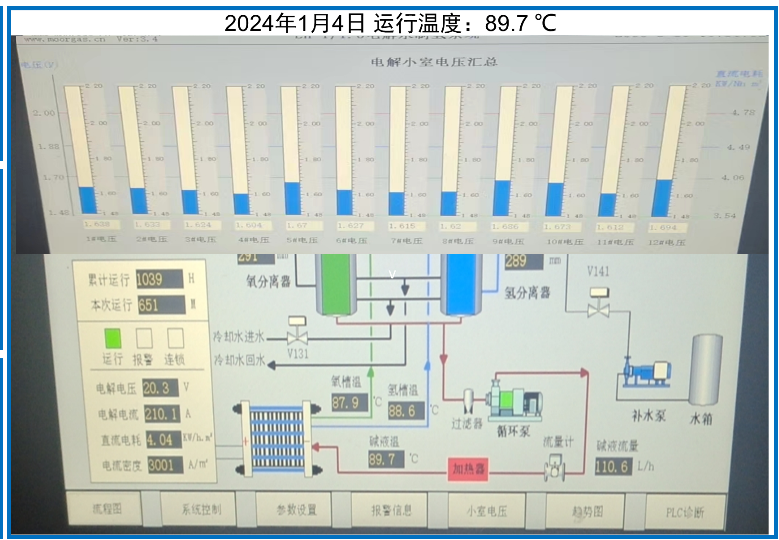

（图1 3000A/m²电密下电解槽表现）

槽体置于室外，运行过程中经历了炎热夏日、低温寒冬以及频繁的更换槽体工况（电密、温度、启停）。截至拆槽前，仍能保持平稳运行，同工况下参数并未有大的变化。膜、催化电极拆除后并未发现明显的损坏（图2），一定程度上证明了公司产品的稳定性。后续我们将在中科氢易公众号陆续发布拆槽后隔膜、电极的分析数据，供大家参考，欢迎感兴趣的朋友阅读交流。

640 (1).png

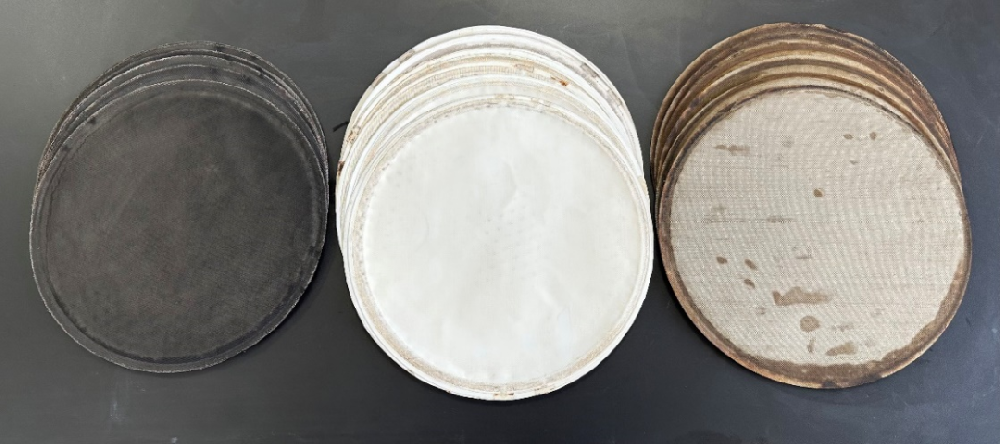

图2 拆槽后EHYDRO^®Coral-II催化电极（左）、EHYDRO^®PCM500+复合隔膜（中）、镍网（右）照片

本文作者：冥小翼，太阳当空照

上一条：中科氢易入选清科“2023Venture50投资界碳中和”行业榜单
下一条：中科氢易EHYDRO®PCM500+隔膜产品超1000 h电解槽实际运行前后性能对比

咨询在线客服
